全自动抗干扰介损测试仪特征

  • 更新时间:  2019-11-18
  • 产品型号:
  • 简单描述
  • 全自动抗干扰介损测试仪特征是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。
详细介绍

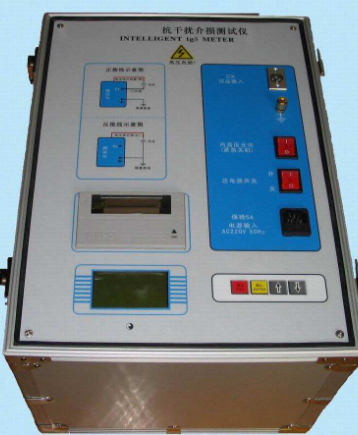

全自动抗干扰介损测试仪特征
概述
仪器采用中文菜单操作,微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV~10kV不同等级的高压,操作简单、安全。

全自动抗干扰介损测试仪特征
主要特点
不拆线测量电容式电压互感器(CVT)的介损和电容。
采用特制高压输出电缆、可拖地使用。
采用防误接380V电源装置,安全性能强。
采用变频45Hz、50Hz、55Hz三种频率信号,抗干扰
主要技术参数
1.测量范围: 0.1% < tgδ < 50% , 3PF< Cx < 60000PF
2.电 源: AC 220V±10% 50±1Hz
3.谐波适应: ≤3%
4.使用条件: -15℃~50℃ , 相对湿度<80%
5.外型尺寸: 460(L)×335(W)×310(H)
6.重 量: 30 kg

使用方法

1.使用时必须将仪器接地端子可靠接地。
2.只有关闭仪器电源,试验电压选择开关置于“关”位置时,接触仪器的后部及其测量线缆与被试品才被认为是安全的。
3.仪器在测试过程中,严禁操作“试验电压”选择开关。
4.正接线法UH端为高电压,反接线法Cx端为高电压,使用时必须根据实际情况,将带高压的线缆与地保持足够距离,我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。
5.不得更换不符合面板指示值的保险丝管。
6.使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。
7.操作键盘
备用------不用。
快测-------快速测量,无抗干扰功能。
抗扰-------抗干扰测量。
正接-------正接法测量。
打印-------在测试结果出来后,打印测试数据。
反接-------反接法测量。
起动-------起动高压,开始测量。
外接-------外接法测量。也用来选择外接标准电容的容量。停止-------可以在测试过程中,中断测量。
打开电源,抗干扰介损测试仪首先自检(显示屏、光电通讯、内存、操作键、数模转换、电网频率),自检通过后,进入主目录。这时按屏幕提示即可完成测试。
进入测量状态后,用户随时可用“停止”键退出测量状态。
做正、反接测量时无须人工干预,测试线的接法与仪器操作测量方式相符,如使用正接法的接线方式,测试时,按“反接”键测量,也能得出结果,但该结果不真实可靠。
做外接方式测量时,中途会显示“请关闭外接高压!”并停一下,等候人工将外加高压关闭,关闭外高压后(必须关闭外高压),再按一次“起动”,键才能完成测试。
如果外高压未关闭,则测试结果不真实。
