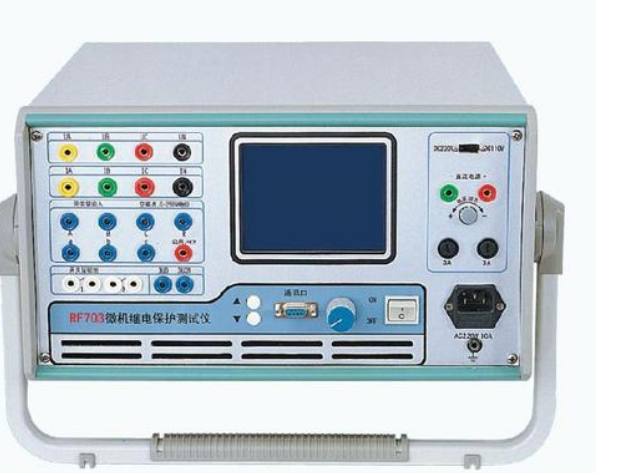

六相微机继电保护测试仪特点

  • 更新时间:  2019-11-18
  • 产品型号:
  • 简单描述
  • 六相微机继电保护测试仪特点:高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
详细介绍
六相微机继电保护测试仪特点
主要特点
1、具有标准的六相电流,六相电压同时输出,电流 30A/相,电压 125V/相。六相电流并联可达 180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变

压器差动保护和备自投装置,试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、单机独立运行,内置高性能工控机,主频 300--600MHz,内存 128M,硬盘 6--12G,运行 Windows XP操作系统。

4、国内同行业首先采用进口拉丝不锈钢面板,不锈钢键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用 8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、主控板采用 DSP+FPGA 结构,16 位 DAC 输出,对基波可产生每周 2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、采用 USB接口直接和PC机通讯,无须任何转接线,方便使用。

8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件。

9、具备 GPS 同步试验功能。装置可内置 GPS 同步卡(选配)通过 RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

10、配有独立专用直流辅助电压源输出,输出电压分别为 110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

六相微机继电保护测试仪特点
仪器特性
1、六相电流、六相电压同时输出。

2、可方便对备自投装置和微机差动保护装置进行试验。

3、可对现场各种继电器,保护及安全自动装置进行检定,并可模拟各种复杂瞬时性,性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。

4、采用USB2.0接口与PC机相连,无须任何转接线,使用方便。



技术参数

1.交直流电压源:

2.最大电压:AC 6×125V ;DC 6×150V

3.最大功率:AC 6×75VA ;DC 6×100VA

4.分辨率:1mV

6.测量精度:0.2%

7.谐波失真:≤0.1%

8.交直流电流源:

9.最大电流:AC 6×30A ;DC 6×30A

10.最大功率:AC 6×300VA ;DC 6×300VA

11.分辨率:1mA

12.测量精度:0.1%-0.2% 超高精度小电流

13.谐波失真:≤0.1%

14.辅助电压源:

15.输出电压:DC110V/220V

16.最大功率:100W

17.时间测试范围:0.001-9.999.999s 精度:0.001s

18。尺寸:470mm×405mm×185mm

19.重量:20Kg
